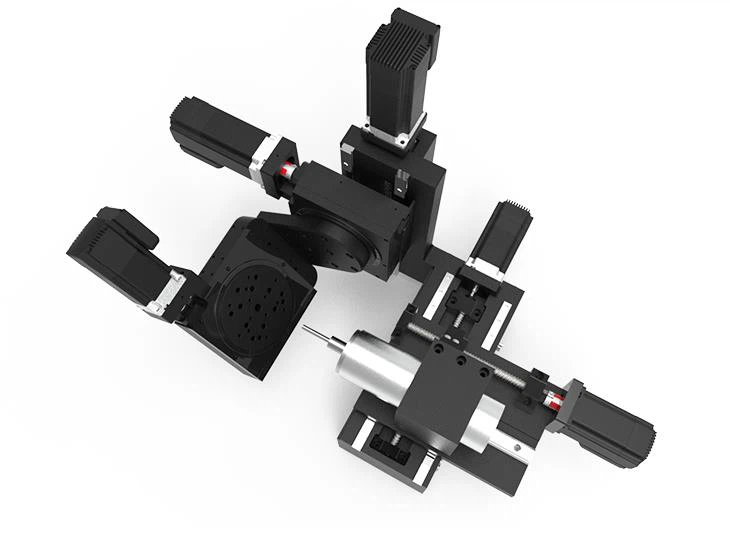

Pocket NC 5 axe CNC
◼speed 0-24000rpm
Controlul sistemului de sistem
◼Support G Controlul codului
◼CAD sau freză cu came
Descriere
Parametrii tehnici
Sistemul de buzunar NC 5 - Axis CNC este un mașini-instrument CNC CNC cu cinci axe. Prin adăugarea a două axe rotative, permite prelucrarea flexibilă a pieselor de lucru la mai multe unghiuri și suprafețe, completând eficient tăierea suprafețelor curbate complexe și a pieselor de precizie. Sistemul integrează software -ul CNC cu o interfață de utilizator intuitivă și acceptă platformele de modelare și programare 3D mainstream.
Pocket NC 5 Axis CNC este versiunea de actualizare Utilizați nr.57 Servo Motor, viteza normală de mișcare a motorului în 2,5 m/min, iar viteza servo poate fi în 12 m/min, servo fără zgomot, reacție ridicată, precizie de poziționare, avertizare fără pași.
Suport pentru desktop NC pentru materialul de moară ca materiale plastice obișnuite, aliaj AL, lemn, cupru, aur, argint, ceară, materiale diferite pot utiliza diferite biți de scule, fără cheie de utilizare, funcționare ușoară.
Cicluri accelerate de cercetare și dezvoltare: Cu adevărata prelucrare simultană cu 5 axe, piesele complexe pot fi finalizate într-o configurație, scurtarea semnificativă a termenelor de validare și prototipare a proiectării.
Cost - Investiție eficientă: Proiectarea sa compactă desktop reduce costurile echipamentelor și facilității în comparație cu mașinile tradiționale mari - 5 - axe, ceea ce îl face ideal pentru fabricarea loturilor mici și centrele de cercetare și dezvoltare.
Performanță de înaltă precizie: În ciuda amprentei sale mici, sistemul oferă o precizie fiabilă pentru a răspunde cerințelor pieselor de precizie și a producției personalizate.
Compatibilitatea materială largă: Capabil să preia aluminiu, cupru, bronz, materiale plastice și lemn, asigură flexibilitatea pe diferite proiecte.
Buzunar NC cu 5 axe desktop CNC Parametri tehnici
| Parametru | Detalii | Parametru | Detalii |
|---|---|---|---|
| Dimensiune totală | 650 × 400 × 450mm | Dimensiunea tabelului | 140 × 130mm |
| Greutate totală | 60 kg | Greutatea maximă a mesei | 74 kg |
| X, Y, Z Axa Z Mișcare eficientă | X160×Y200×Z125 | A, C Mișcare eficientă rotativă | A: ± 110 grade, C: 360 grade |
| Zona de prelucrare eficientă | X150×Y150×Z125 | A, C Axa C Date rotative | 1:50 Rulmentul rotativ de rulare a reducerului de viermi de măcinare |
| Șurub cu bilă cu trei axe | X&Z: 1204 C7Y: 1605 C7 | Ghid liniar | X: Hiwin MGN12, Y: Hiwin Mgn15, Z: Hiwin HGH20 |
| Cadru | 6061T6 Al +45 Oțel stins și temperat. | Viteză de prelucrare | 2500mm/min (material diferit au viteze diferite) |
| Tipul principal al axei | Φ65mm 800W fus motorizat de răcire cu apă, 24000R/min | Piese de fixare | Aparat de oțel, rezervări de fixare a gaură50, 63, 80chuck |
| Dovadă de praf | Coveril de praf de organe Dovadă de praf | Dimensiunea sculei | Er 11 0 - 7 mm |
| Material | Plastice, aliaj Al, lemn, cupru, aur, argint, ceară, etc. | ||
Mașini CNC de buzunarFuncții: Ridicat - Soluții de prelucrare cu 5 axe de precizie
High - ax de performanță
Putere de 800W, 24.000 rpm, răcire a apei, runout doar 3–5 μm.
Sistem de acționare de precizie
Motor armonic + servo DC, șuruburi cu bilă, ghiduri Hiwin asigură precizia.
Operație robustă și ușoară
Șasiu din tablă, impermeabil, ciclu de răcire, set de scule auto, roată de mână.
Cost - eficient și suport
LOW - Fabricarea costurilor cu un serviciu de instruire, simulare și de fixare CAM.
Aplicație CNC de buzunar
Aplicații de educație și cercetare
Folosit în universități și laboratoare de cercetare pentru manifestații de predare, studii experimentale și micro - instruire de prelucrare.
Prelucrare de mucegai de precizie
Procese piese minuscule de matriță cu o precizie dimensională înaltă și suprafețe netede, potrivite pentru structuri complexe.
Model și Dezvoltare Prototip
Produce rapid prototipuri sau modele de produse, verifică proiectele și acceptă mai multe materiale.
Fabricarea componentelor electronice
Produce micro PCB -uri, conectori precise și piese metalice mici, asigurând performanțe electrice fiabile.
Prelucrarea dispozitivelor medicale
Fabrică instrumente chirurgicale, stomatologice și implanturi de precizie, respectând standarde medicale stricte.
Bijuterii micro - Culling
Gravări modele complexe de bijuterii și componente de incrustare, obținând ridicat - detalii de precizie și efecte decorative.
Producător profesionist CNC de buzunar
În calitate de producător profesionist CNC desktop, oferim clienților B2B cu precizie ridicată -, personalizabile 5 - Mașini CNC desktop Axis. Respectând strict standardele internaționale de calitate, menținem un sistem eficient al lanțului de producție și aprovizionare pentru a asigura un răspuns rapid și la - livrare de timp, oferind în același timp asistență tehnică, instruire cu came și după - serviciu de vânzare pentru a ajuta clienții să atingă eficient prototiparea și obiectivele de producție de loturi mici.
FAQ
Î: Ce materiale pot procesarea mașinii de buzunar NC?
A:Suportă aluminiu, cupru, bronz, materiale plastice, lemn și alte materiale mici - la scară.
Î: Care este viteza și puterea maximă a fusului?
A:Fusul este de 800W cu o viteză maximă de 24.000 rpm, apă - răcită pentru tăiere de viteză stabilă ridicată -.
Î: Cât de exactă este mașina?
A:Runout -ul fusului este de 3–5 μm, combinat cu motoare rotative armonice și ghiduri liniare pentru prelucrare de precizie ridicată -.
Î: Poate gestiona piese complexe cu 5 axe?
A:Da, Motion Axis True Simultan 5 - permite tăierea cu mai multe unghiuri a componentelor complicate și curbate.
Î: Este potrivit pentru producția de loturi -?
A:Absolut, designul său compact și precizia înaltă îl fac ideal pentru mici - piese și prototipuri personalizate.
Î: Ce software acceptă IT?
A:Compatibil cu Powermill, Fusion 360, UG, HSM pentru procesare CAM, Simulare și Post -.
Î: Care este viteza maximă a mașinii?
A: Axe liniare X, Y, Z: 2500mm/min; Axe rotative A&C: 41,6 grade /s; Spindle principal: până la 24.000 rpm.
Î: Ce rezoluție pot realiza pe fiecare axă?
A: Axe liniare X: 0,001mm, Y & Z: 0,006mm; Axe rotative: 0,08 grade.
Î: Ce software este compatibil cu această mașină CNC?
A: 5 - Software CNC Desktop Axis; Software de cale de instrumente, inclusiv Autodesk Fusion360 (post-procesor) și Powermill.
Î: Cum se schimbă instrumentul de gestionare a mașinii?
R: Instrumentele sunt schimbate manual folosind un spanner hexagon de 3 mm.
Î: Care este precizia saltului mașinii?
R: Abaterea de salt este<0.02" for precise Z-axis movements.
Î: Care sunt principalele aplicații industriale pentru acest CNC cu 5 axe desktop?
R: Ideal pentru prototipare de precizie, bijuterii, fabricarea modelului, piese mici de mucegai, electronice și scopuri educaționale.
