Buzunar Nc 5 Axe
viteza 0-24000rpm
Controlul sistemului Windows
Suportă controlul codului G
frezare CAD sau CAM
Descriere
Parametrii tehnici
Descrierea produselor

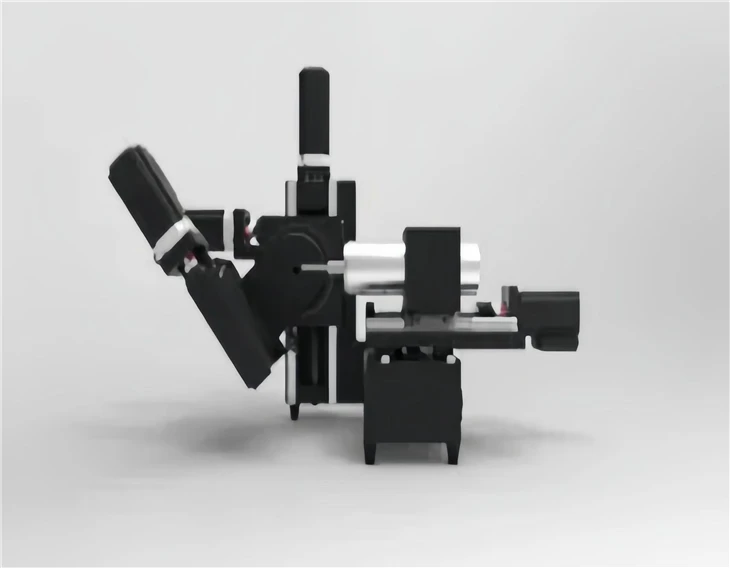

buzunar nc 5 axe
Pocket CNC poate prelucra o gamă variată de materiale, cum ar fi materiale plastice standard, aliaje de aluminiu, lemn, cupru, aur, argint și ceară. Dispune de capete de scule interschimbabile care pot fi schimbate fără a fi nevoie de o cheie, simplificând semnificativ operarea. Utilizatorii cu experiență CAD/CAM îl vor găsi intuitiv, iar cei deja familiarizați cu mașinile CNC cu axe 3- vor găsi trecerea la acest dispozitiv și mai lină.
Prelucrare simultană pe cinci axe
Suportă prelucrarea simultană pe cinci axe, permițând operații fine în mai multe unghiuri și direcții, îmbunătățind flexibilitatea de prelucrare și precizia pieselor complexe.
Design compact
Chiar și cu funcția cu cinci axe, modelul păstrează în continuare o structură compactă, potrivită pentru mediile de lucru cu spațiu limitat și optimizează amprenta generală a mașinii-unelte.
Înaltă precizie și stabilitate
Echipat cu servomotoare de înaltă rezoluție și ghidaje de precizie, asigură precizie și stabilitate ridicată în timpul procesului de prelucrare pentru a îndeplini cerințele stricte de prelucrare.
Interfață de operare ușor de utilizat
Echipat cu software intuitiv și interfață de control, operația de prelucrare pe cinci axe este simplă și ușor de înțeles, potrivită pentru utilizatorii de diferite niveluri pentru a începe rapid.
Specificații tehnice
| Dimensiunea ambalajului | L800xD600xH800mm | Greutatea ambalajului | 100-120kg |
| Dimensiunea echipamentului | L600xD400x H510mm | greutatea echipamentului | Greutate netă de 45 kg, cu tablă de 75 kg |
| dimensiunea patului | φ100mm | Sarcina utilă maximă a mesei de lucru |
5 kg |
| XYZ eficient voiaj |
X160xY200xZ130mm | AC călătorie eficientă | A:-30-120 grade, C 360 de grade |
| Interval de procesare pe trei axe | X160xY200xZ125mm | Procesare pe cinci axe gamă |
Cilindru: φ 150 H105 mm, φ 100 H120mm, cub W125D 125 H110mm |
| Precizie de procesare pe trei axe | Paralelismul axelor liniare & grad vertical de 0,03 mm, Raza de deplasare este de 0,02 mm |
Procesare pe cinci axe precizie |
Paralelismul axelor liniare și gradul vertical de 0,05 mm, Precizia spațială pe axa Fve de<0.05mm |
| Tija de sârmă cu bile XYZ | X&Z:1204C7,Y:1604 C7,gradabil C5 | axă AC |
1:80 20 Reducere armonică<1' |
| Sina de ghidare liniară XYZ | X&Z Hiwin MGN12 Y:Hiwin MGN15 | cadrul corpului | 6061T6 aluminiu de aviație+stresat reglare componente din oțel 45 |
| Viteza de procesare | 4000 mm/min variază în funcție de material | ||
| axa principală | φ65mm 800W Ax electric răcit cu apă la 24,000r/min |
proteja | Organul este rezistent la praf + sigiliul de ulei este rezistent la apă și praf |
| Diametrul și lungimea sculei | ER11.0-8mm, mai mic sau egal cu 75 mm | Piese de fixare | Dispozitiv de fixare din oțel cu poziție rezervată a găurii Se poate adăuga suport pentru clip er50, card 63,80 |
| material de lucru | Metal: aliaj de aluminiu. aliaj de cupru, aliaj de aur, argint Plastic non-metalic, lemn, ceară, jad, sticlă aliaj.*oțel,*aliaj de titan etc |
||
Funcţie
Ax de înaltă performanță:Putere mare de 800 W, viteză mare de 24000 rpm, răcire eficientă cu apă, curgere radială a arborelui 3-5 μm.
Accesorii de înaltă precizie:Motor armonic cu axă rotativă, servomotor DC cu axă liniară + tijă linie bilă + ghidaj liniar argintiu
Șasiu din tablă:reducerea zgomotului, tratarea impermeabilă a componentelor cheie și sistemul de circulație a fluidului de tăiere
Operare simplă:setare automată a sculelor, roată electronică
Producție cu costuri reduse
Servicii tehnice profesionale:Ghid de programare și simulare CAM, instruire pe computer, personalizare dispozitiv, upgrade de personalizare a accesoriilor etc.
* Software CAM recomandat: PowerM sick, Fusion360, UG
* Program de post-procesare: Power Mill, UG, Fusion360 și HSM
* Software de simulare a mișcării: Power Mill, Vericut
Aplicarea CNC de buzunar
Productie personalizata
Mașinile CNC de buzunar permit producătorilor și artizanilor la scară mică să creeze produse personalizate, de volum redus, cu caracteristici unice, abordând piețele de nișă și cerințe personalizate.
Scopuri educaționale
Mașinile CNC cu axe 5-de masă și desktop oferă studenților experiență practică cu programarea CAD/CAM și tehnici avansate de prelucrare, îmbunătățindu-și abilitățile pentru diverse industrii.
Protetica dentara
Mașinile CNC cu axe mici 5-sunt utilizate în domeniul stomatologic pentru a crea proteze dentare precise, coroane, punți și implanturi. Ele oferă precizia și calitatea suprafeței necesare restaurărilor personalizate care asigură o potrivire perfectă și confortul pacientului
erospace Productie de piese
Mașinile CNC cu mini 5-axe sunt folosite în industria aerospațială pentru a fabrica componente complicate, cum ar fi palele de turbină, părțile motoarelor și structurile aeronavei. Acestea permit inginerilor să creeze piese ușoare, aerodinamice, cu toleranțe precise.
Cercetare și Dezvoltare
Mașinile CNC cu axă 5-pocket NC sunt utilizate în cercetări și setări academice pentru prototipare, experimentare cu noi tehnologii și fabricare de componente personalizate pentru testarea designurilor inovatoare.
Prototiparea rapidă
Mașinile CNC cu axe 5-desktop sunt perfecte pentru prototiparea rapidă în industrii precum industria auto, aerospațială și electronică de larg consum, permițând iterația și producția rapidă de prototipuri complexe
Video:https://youtu.be/TNFE7E83VMU xslightings@xslightings.com wechat id:13305858081
FAQ
Am nevoie de experiență profesională în programare pentru a utiliza această mașină?
Dacă aveți experiență CAD/CAM, va fi foarte ușor de utilizat. Dacă sunteți familiarizat cu mașinile CNC cu trei axe, acest dispozitiv vă va fi și mai la îndemână.
Este această mașină potrivită pentru producerea de piese de precizie?
Da, servomotoarele de înaltă precizie și sistemul de ghidaj de precizie ale mașinii Pocket NC 5-Axis CNC îl fac ideal pentru producerea de piese complexe de înaltă precizie.
Ce este NC în CAD CAM?
Pregătiți rapid modele 3D și definiți setările lucrărilor pentru programarea cu control numeric (NC) folosind instrumente integrate de proiectare asistată de computer (CAD).
Ce este o mașină CNC de buzunar și cum diferă de alte mașini CNC?
Pocket NC 5 Axis CNC este o mașină de frezat CNC cu 5-axe compactă, concepută pentru prelucrarea de precizie în aplicații la scară mică și de prototipare. Spre deosebire de mașinile CNC tradiționale, oferă o amprentă mai mică și este adesea folosit pentru a crea piese complexe cu precizie ridicată în spații limitate.
Cât spațiu de lucru are această mașină?
Designul compact al mașinii Pocket NC oferă spațiu amplu de prelucrare pentru prelucrarea pieselor de dimensiuni mici și mijlocii, optimizând în același timp utilizarea eficientă a mesei de lucru.
Care sunt aplicațiile tipice pentru mașinile CNC de buzunar?
Pocket NC 5 axe CNC sunt utilizate în mod obișnuit pentru fabricarea personalizată, prototiparea și producția în loturi mici. Sunt ideale pentru producerea de componente detaliate în industrii precum aerospațial, auto, dispozitive medicale și electronice, unde precizia și complexitatea sunt esențiale.
