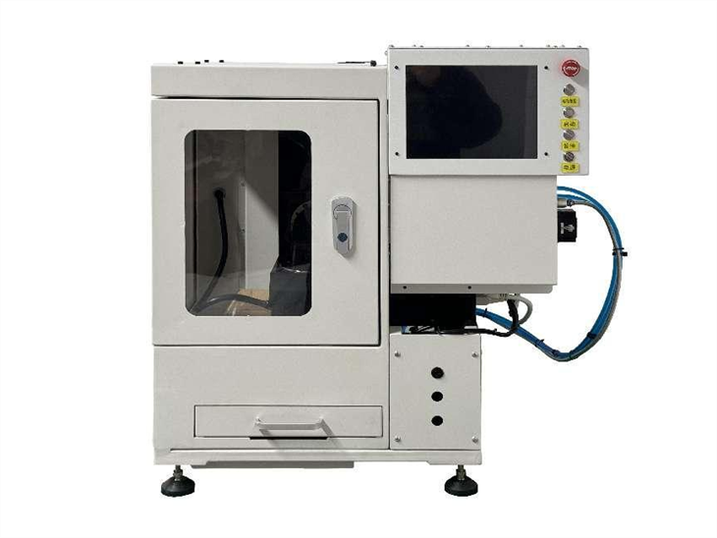

Centru de prelucrare de masă cu 5 axe
dimensiunea patului: φ100mm
Sarcina maxima a mesei de lucru: 5 kg
viteza 0-24000rpm
Controlul sistemului Windows
Suportă controlul codului G
frezare CAD sau CAM
Descriere
Parametrii tehnici
Centrul de prelucrare de masă cu 5 axe este un sistem de prelucrare compact, integrat, dezvoltat pentru utilizatorii care au nevoiecapacitate reală de 5 axe într-un spațiu de lucru limitat.
Este pozitionat intre:
Mașini CNC de birou de nivel de început-(de obicei, cu 3 axe sau cu 5 axe indexate)
Centre de prelucrare industriale cu 5 axe la scară completă-
Acest sistem permite utilizatorilor să performezeprelucrare continuă cu mai multe axe, prelucrare complexă a suprafețelor și fabricare de precizie a pieselorfără a fi nevoie de infrastructură mare sau de investiții mari de capital.
Este potrivită în special pentru:
Departamentele de cercetare și dezvoltare de inginerie
Prototiparea componentelor de precizie
Instituții de învățământ cu nevoi avansate de pregătire CNC
Medii de producție cu-loturi mici,-mixte mari
Mașina adoptă atrunnion-structură cu 5 axe, format din:
Trei axe liniare: X / Y / Z
Două axe rotative: A (axa de înclinare) și C (axa mesei rotative)
Configurația axei:
Axa-X (miscare la-stânga la dreapta):controlează poziționarea laterală a arborelui
Axa Y-(mișcare față-spate):controlează poziționarea în adâncime
Axa -Z (mișcare verticală):controlează apropierea sculei și adâncimea de tăiere
A-axa (înclinare):permite poziționarea unghiulară a piesei de prelucrat
Axa C-(rotație):permite rotirea completă la 360 de grade a mesei de lucru
Rezultat funcțional:
Interpolare continuă pe 5 axe
Prelucrare cu mai multe-fațete într-o singură configurație
Eliminarea prinderii și alinierii repetate
Această structură este deosebit de eficientă pentru prelucrarea:
suprafete curbate
găuri înclinate
geometrii 3D complexe
Scenarii de aplicare
Dezvoltare de produse și prototipare
Prototipuri funcționale
Componente de validare a proiectării
Iterare rapidă a pieselor complexe
Fabricarea de componente de precizie
Piese mecanice mici
Componente prelucrate cu mai multe-unghiuri
Piese personalizate de{0}}înaltă precizie
Educație și formare tehnică
Instruire de programare CNC pe 5 axe
Laboratoare de inginerie și producție
Educație practică-la prelucrare
Domenii de specialitate
Componente medicale (la scară -mică)
Piese de robotică
Bijuterii și structuri micro-mecanice
Test video
Arhitectură de mașini și proiectare cinematică
Mașina adoptă atrunnion-structură cu 5 axe, format din:
Trei axe liniare: X / Y / Z
Două axe rotative: A (axa de înclinare) și C (axa mesei rotative)
✅️ Configurația axei:
Axa-X (miscare la-stânga la dreapta):controlează poziționarea laterală a arborelui
Axa Y-(mișcare față-spate):controlează poziționarea în adâncime
Axa -Z (mișcare verticală):controlează apropierea sculei și adâncimea de tăiere
A-axa (înclinare):permite poziționarea unghiulară a piesei de prelucrat
Axa C-(rotație):permite rotirea completă la 360 de grade a mesei de lucru
✅️ Rezultat funcțional:
Interpolare continuă pe 5 axe
Prelucrare cu mai multe-fațete într-o singură configurație
Eliminarea prinderii și alinierii repetate
Această structură este deosebit de eficientă pentru prelucrarea:
suprafete curbate
găuri înclinate
geometrii 3D complexe
Aparatul este proiectat pentrupiese de precizie mică spre medie, cu o gamă de prelucrare compactă, dar practică:
Cursarea axei X-: aproximativ. 160 mm
Cursarea axei Y-: aproximativ. 200 mm
Cursarea axei Z-: aproximativ. 130 mm
Capacitatea mesei rotative:
Diametrul maxim recomandat al piesei de prelucrat: ~150 mm
Greutatea maximă a piesei de prelucrat: până la 5 kg
Domeniu de aplicații practice:
Piese de precizie pe o scară de 50–120 mm
Componente cu mai multe-suprafețe care necesită prelucrare unghiulară
Producție în loturi mici unde este necesară repetabilitatea
Consultanță tehnică și anchetă
Pentru selectarea și configurarea exactă a mașinii, utilizatorii sunt încurajați să furnizeze:
Tipul materialului
Dimensiunile pieselor sau desene 3D
Toleranța necesară
Volumul productiei
Pe baza acestor informații, putem oferi:
Evaluarea fezabilității prelucrării
Configurație recomandată a mașinii
Sugestii de optimizare a proceselor
Tag-uri populare: centru de prelucrare de masă cu 5 axe, China, furnizori, producători, fabrică, personalizat, en-gros
Specificații tehnice
| Dimensiunea ambalajului | L800xD600xH800mm | Greutatea ambalajului | 100-120 kg |
| Dimensiunea echipamentului | L600xD400x H510mm | greutatea echipamentului | Greutate neta de 45 kg, cu tabla de 75 kg |
| Dimensiunea patului | φ100mm | Sarcina utilă maximă a mesei de lucru |
5 kg |
| Călătorie eficientă XYZ | X160xY200xZ130mm | AC călătorie eficientă | A: -30-120 grade, C 360 grade |
| Interval de procesare pe trei axe | X160xY200xZ125mm | Interval de procesare pe cinci axe | Cilindru: φ 150 H105 mm, φ 100 H120mm, cub W125D 125 H110mm |
| Precizie de procesare pe trei-axe | Paralelismul axelor liniare & grad vertical de 0,03 mm, Raza de deplasare este de 0,02 mm |
Precizie de procesare pe cinci axe | Paralelismul axei liniare și gradul vertical de 0,05 mm, Precizia spațială pe axa -de<0.05mm |
| Tija de sârmă XYZ Ball | X&Z:1204C7,Y:1604 C7,gradabil C5 | axa AC |
1:80 20 Reducere armonică<1' |
| Sina de ghidare liniară XYZ | X&Z Hiwin MGN12 Y:Hiwin MGN15 | cadrul corpului | 6061T6 aluminiu de aviație+stresat reglare componente din oțel 45 |
| Viteza de procesare | 4000 mm/min variază în funcție de material | ||
| axa principală | φ65mm 800W electric-răcit cu apă ax la 24.000r/min |
proteja | Organul este rezistent la praf-+etanșarea este rezistent la apă și praf |
| Diametrul și lungimea sculei | ER11.0-8mm, mai mic sau egal cu 75mm | Piese de fixare | Dispozitiv de fixare din oțel cu poziție rezervată a găurii Se poate adăuga suport pentru clip er50, card 63,80 |
| material de lucru | Metal: aliaj de aluminiu. aliaj de cupru, aliaj de aur, aliaj de argint.* oțel, * aliaj de titan | Plastic non-metalic, lemn, ceară, jad, sticlă etc |
Lista de livrare
| Număr de ordine | Tip | Nume | Explica | Cantitate |
| 7 | Echipamente | Motorul principal | Mașina goală nu conține tablă |
1 |
| 2 | Materiale de fixare | Tip A: auto{0}centrare clești de platformă |
ping pătrat de 8-55 mm | 1 |
| 3 | Fixare cuțit | Cilindru de prindere ERlI | ER11-4&ER11-6 | 1 |
| 4 | Cutter | Cuțit ascuțit, vertical freză, cuțit cu bile |
Cuțit ascuțit de 0,2 mm (pentru sculptură)10 freză verticală de 2,4,6 mm 2, cuțit cu bile R 2 |
18 |
| 5 | Electric | cutie de alimentare | Convertor de frecvență pentru controlul motorului | 1 |
| 6 | linie electrică | Alimentare totală pentru echipamente | 1 | |
| 7 | cablu de date USB | Conectați computerul la mașina gazdă | 1 | |
| 8 | Roata electronica | Mișcarea arborelui de operare | 1 | |
| 9 | Instrument | 1 set de chei agon interioare | 1,5-109 buc | 1 |
| 10 | Un set de chei pentru ax | cheie deschisă-de 14 și 17 mm | 1 | |
| 1 | Material | Lemn generatie 4 bucati | Exersează cu | 1 |
Opțiuni și upgrade-uri
| Număr de ordine | Tip | Nume | Explica | Cantitate |
| 1 | Transmitere | Măcinarea internă a tijei de mătase C5 | 1204 &1604 | 3 |
| 2 | Axa Prindpal | 40000 rpm | De asemenea, putere 800W 65mm diametru | 1 |
| 3 | Fixare cuțit | Cartuș cu clemă ax ER11 | 2~8mm set complet | 10 |
| 4 | Dispozitiv de material pătrat | O clemă inversă cu auto{0}centrare | Gama de cleme 50-75 mm | 1 |
| 5 | B clește cu auto{0}}centrare | Interval de cleme 0-100 mm | 1 | |
| 6 | Dispozitiv de fixare | Clemă 80 strânsă manual (patru labe) |
Înălțimea de ocupare 48 mm de călătorie, poate ține material tijă și material pătrat |
1 |
| 7 | Mandrina de prelucrare a metalelor 80 (trei caw) |
Înălțimea cursei de 66 mm, centricitatea este mai bine decât cele patru daw |
1 | |
| 8 | Atela ER40 | Concentricitate mare de prindere, utilizat cu ER40 | 1 | |
| (ER50, ER40 două opționale) | Cartuș (clemă-prin Φ 4 până la 30 mm) | |||
| 9 | Un set de cleme ER40 | 6.8.10.12.15.18.20.25.28.30mm Cilindru de prindere (corespunzător aceluiași diametru) |
10 | |
| 10 | Atela ER50 | Utilizați cu cartușul ER50 (umed Φ 4-36 mm) | 1 | |
| 11 | Cartuș ER50 model opțional | În 4-36 mm de dimensiunea opțională, 70 de yuani fiecare | 1 |
